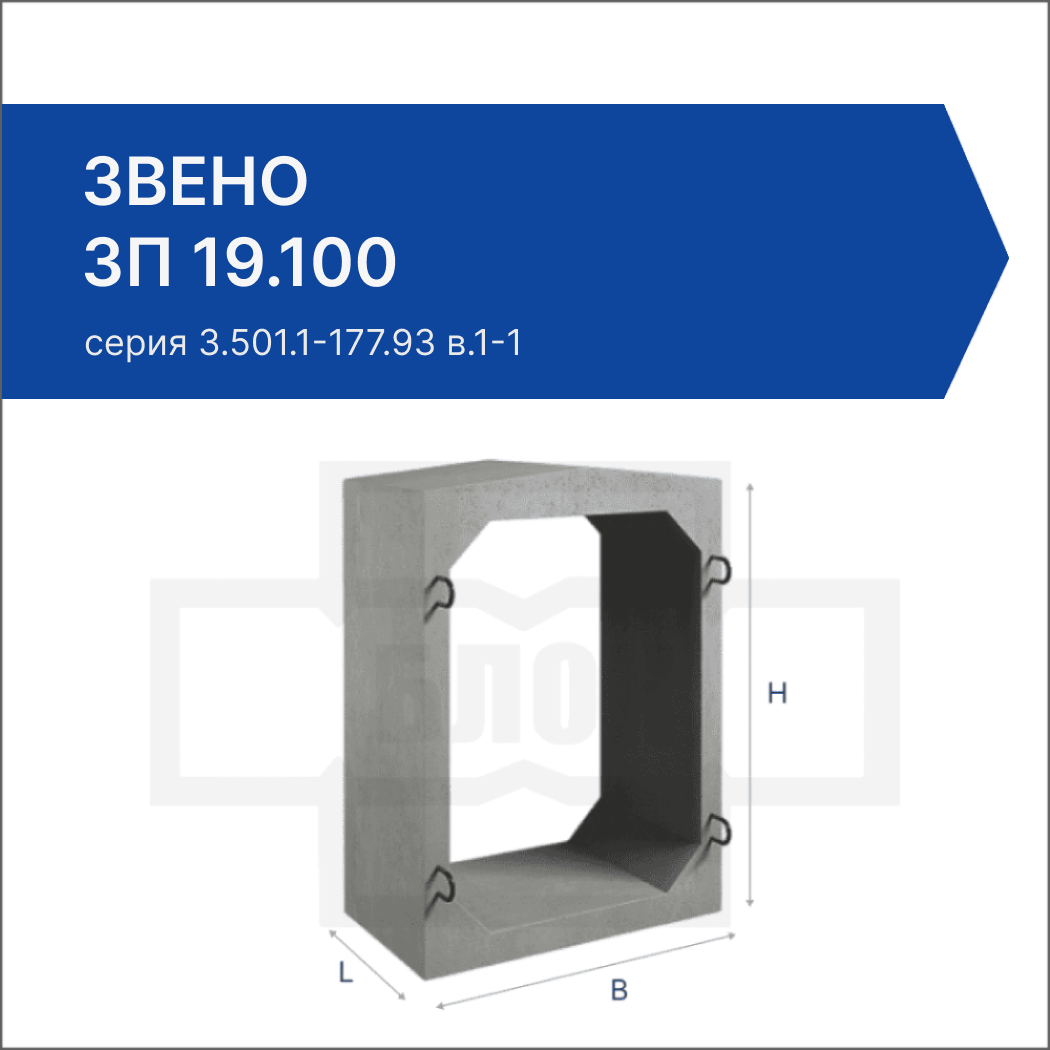

Описание звена ЗП 19.100
Звено (ЗП 19.100) применяется для устройства трубопроводов различного назначения, таких как водопроводные, канализационные и дренажные системы. Изделие изготавливается компанией ГК "БЛОК", которая специализируется на производстве и поставке железобетонных изделий в Москве, с использованием высокопрочного бетона класса B35 и армирования стальной арматурой, что обеспечивает его прочность, устойчивость к нагрузкам и долговечность.

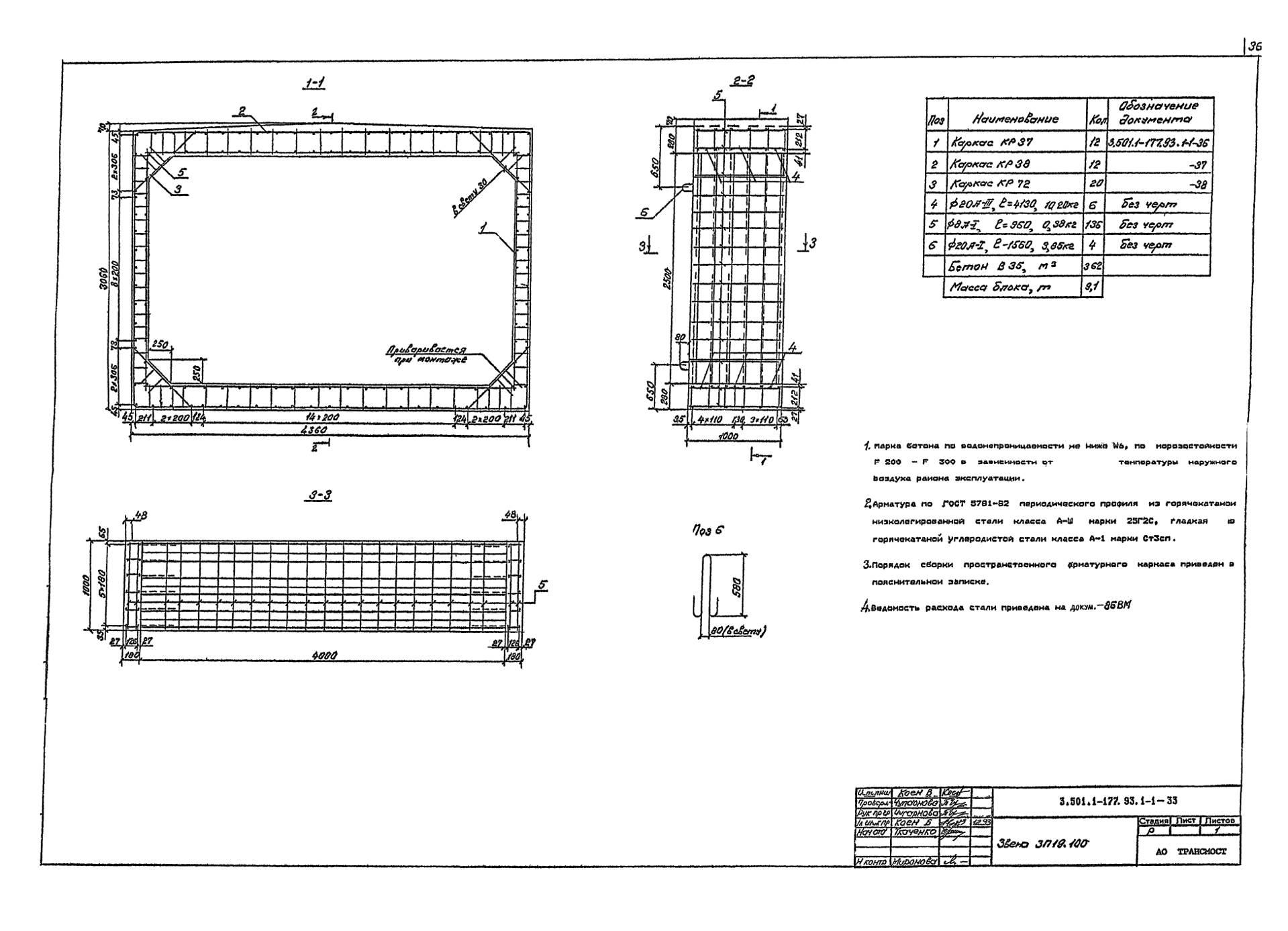

Нормативный документ: Серия 3.501.1-177.93 в.1-1.
Применение звена ЗП 19.100
Звено ЗП 19.100 используется для создания надёжных горизонтальных или вертикальных конструкций трубопроводов, воспринимающих нагрузки от грунта, транспорта и других внешних воздействий. Оно служит важной частью системы, обеспечивающей безопасность, герметичность и долговечность объектов. Для монтажа могут применяться дополнительные элементы: раствор, закладные детали и другие комплектующие.
Типы звеньев
Железобетонные звенья подразделяются на несколько типов в зависимости от назначения и конструкции:
- ЗП: звено прямое;
- ЗД: звено доборное;
- ЗУ: звено усиленное;
- ЗК: звено криволинейное.
Размеры зависят от типа: длина 4360–4370 мм, ширина 1000–1010 мм, высота 3060–3070 мм.
Основные параметры, размеры и характеристики
- Длина L, мм: 4360
- Ширина b, мм: 1000
- Высота h, мм: 3060
- Масса, тонн: 9.1
- Объем бетона, м³: 3.62
- Класс бетона: B35 (марка М450);
- Геометрический объем, м³: 13.3416
- Сталь, кг: 535.9
Закладные элементы
- Закладная 1: Каркас КР37
- Закладная 2: Каркас КР38
- Закладная 3: Каркас КР72
- Закладная 4: Отдельные стержни
Дополнительные характеристики
- Марка по морозостойкости: F300–F400;
- Марка по водонепроницаемости: W8–W12;
- Технология изготовления: формование с использованием высокопрочного бетона.
Нормы загрузки
- Норма загрузки в автотранспорт 20 т, шт: 2 (при наличии специального оборудования).
Расшифровка маркировки ЗП 19.100
Маркировка "ЗП 19.100" содержит следующую информацию:
- ЗП – звено прямое;
- 19 – условный внутренний диаметр изделия в дециметрах (1900 мм);
- 100 – условная длина изделия в дециметрах (4360 мм).
Условия транспортировки и хранения
Звенья ЗП 19.100 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Звенья устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.
Контроль качества звена ЗП 19.100
Каждое звено ЗП 19.100 проходит многоступенчатый контроль качества. Проверяются:
- прочность бетона (не ниже класса B35);
- соответствие геометрических размеров проектным данным;
- морозостойкость и водонепроницаемость бетона;
- точность расположения закладных элементов;
- отсутствие трещин, сколов и других дефектов.
Заключение
Звено ЗП 19.100 – это надежный и долговечный элемент для устройства трубопроводов различного назначения. Благодаря использованию качественных материалов и современных технологий производства, оно обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных изделий обращайтесь к профессионалам своего дела – компании ГК "БЛОК".
Смотрите также:
| Варианты написания товара |
|---|
| Звено ЗП 19.100 |
| ЗП 19.100 звено |
| Звено ЗП 19.100 Серия 3.501.1-177.93 в.1-1 |
| ЗП 19.100 Серия 3.501.1-177.93 в.1-1 |
| ЗП 19.100 |
| Звено ЗП 19.100 ГОСТ |
| ЗП 19.100 ГОСТ |
|
ГОСТ/Серия
|
Серия 3.501.1-177.93 в.1-1 |
|
Длина, мм
|
4360 |
|
Ширина, мм
|
1000 |
|
Высота, мм
|
3060 |
|
Масса, тонн
|
9.1 |
|
Объем бетона, куб.м
|
3.62 |
|
Класс бетона
|
В35 |
|
Геометрический объем, м.куб
|
13.3416 |
|
Сталь, кг
|
535.9 |
|
Закладная 1
|
Каркас КР37 |
|
Закладная 2
|
Каркас КР38 |
|
Закладная 3
|
Каркас КР72 |
|
Закладная 4
|
Отдельные стержни |
